SZS型燃油气锅炉
24小时销售热线: 13953691589
双锅筒

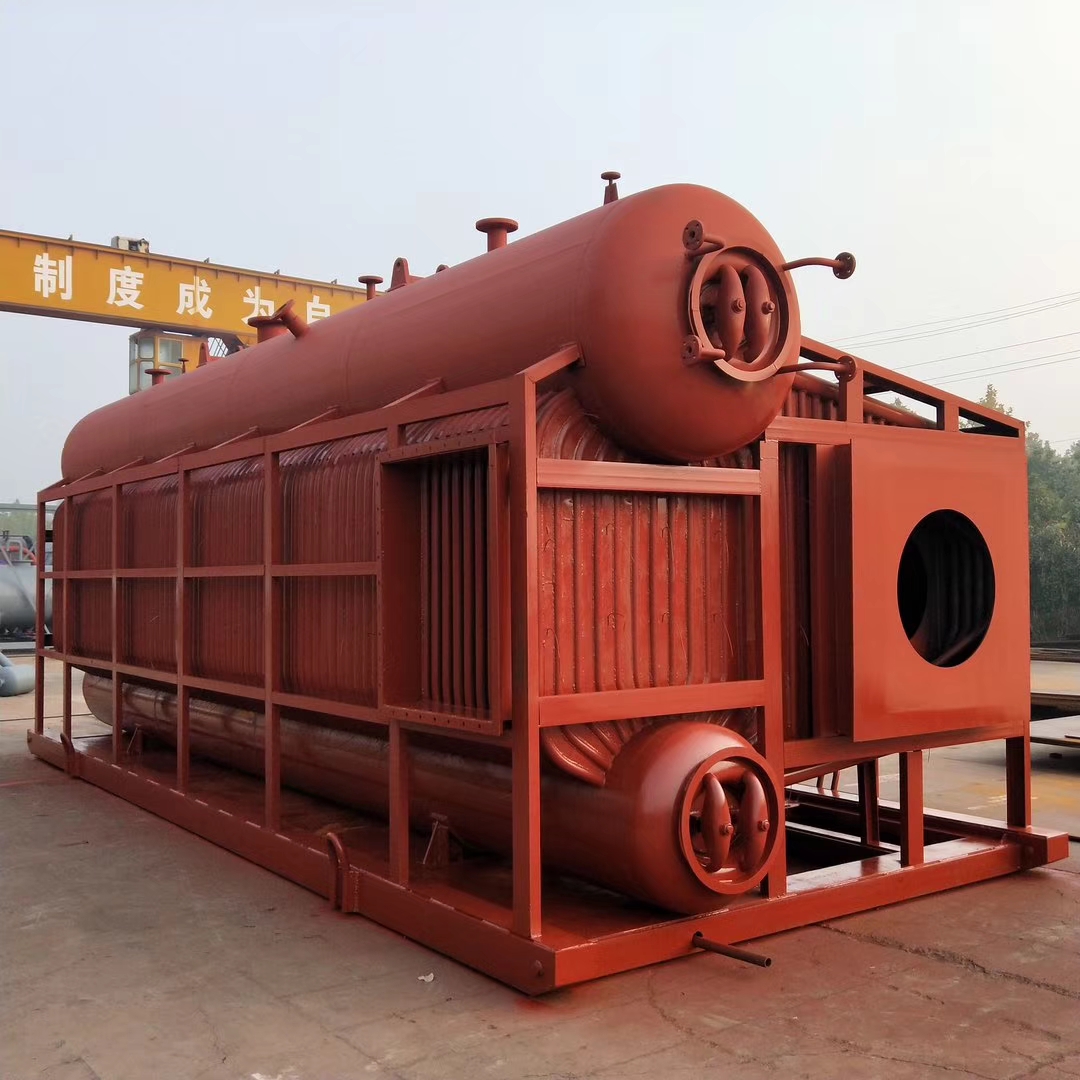

SZS系列锅炉本体为双锅筒、纵置式、室燃D型布置结构,右侧为炉膛,左侧为对流管束;
受热面合理
合理的受热面结构,有效控制烟气阻力;
设计合理
适当的控制排烟温度,即保证锅炉效率,又防止烟气冷凝,延长锅炉使用寿命;
检修方便
锅炉装有人孔、手孔,使锅炉检修方便;
安全性
配置有防爆门,泄压后自动回弹,确保锅炉安全性;
膜式壁
炉膛水冷壁及对流烟道全部采用膜式壁结构,密封性好,热吸收率高;
SZS系列锅炉本体为双锅筒、纵置式、室燃D型布置结构,右侧为炉膛,左侧为对流管束。通过下锅筒中间和两端的活动支座固定在本体底盘上,并保证锅炉整体向两端膨胀。炉膛四周为窄间距管膜式水冷壁,炉膛左侧的膜式水冷壁将炉膛与对流管束完全密封隔开,对流管束区后部为拉稀的措列结构,前部为顺列结构,炉膛燃烧产生烟气从炉膛尾部的出烟口进入燃尽室、对流管束区,然后从锅炉左侧前部转向进入螺旋翅片管节能器和冷凝器,最后进入烟道入烟囱排向大气。
SZS型油气锅炉炉膛水冷壁及对流烟道全部采用膜式壁结构,密封性好,热吸收率高,且有效降低耐火砖的使用及维修工作量。本锅炉采用高热阻材料作为绝热层。保温性能良好。尾部布置有节能冷凝器.能有效降低排烟温度,锅炉热效率高。超低氮全自动燃烧机,使烟气有害污染物少,无噪音运行。并且具有点火程序控制及超压、熄火保护功能,运行安全。
项目 | SZS2-2.5-Q,Y | SZS4-2.5-Q,Y | SZS6-1.25/1.6/2.5-Q,Y | SZS10-1.25/1.6/2.5-Q,Y | SZS15-1.25/1.6/2.5-Q,Y | SZS20-1.25/1.6/2.5-Q,Y | SZS25-1.25/1.6/2.5-Q,Y | SZS30-1.25/1.6/2.5-Q,Y | ||
额定蒸法量(h/t) | 2 | 4 | 6 | 10 | 15 | 20 | 25 | 30 | ||
额定工作压力(MPa) | 2.5 | 2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | ||
额定蒸汽温度(℃) | 225 | 225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | ||
给水温度(℃) | 20 | 20 | 20 | 104/20 | 104/20 | 104/20 | 104/20 | 104/20 | ||
受热面积(㎡) | 本体 | 46.22 | 90.22 | 125.60 | 205.56 | 216.84 | 271.50 | 285.24 | 392.34 | |
节能器 | 23.3 | 35.8 | 63.4 | 132.2 | 283.6 | 411.2 | 504.8 | 471.2 | ||
冷凝器 | 15.0 | 25.4 | 41.5 | 62.8 | 101.1 | 134.7 | 168.3 | 252.4 | ||
适用燃料 | 天然气、沼气、焦炉煤气、轻油、甲醇、生物柴油 | |||||||||
燃料消耗量 | 天然气(Nm³/h) | 144 | 288 | 432 | 720 | 1080 | 1440 | 1800 | 2160 | |
轻油(Kg/h) | 124 | 244 | 372 | 620 | 930 | 1240 | 1550 | 1860 | ||
热效率(%) | >98 | >98 | >98 | >98 | >98 | >98 | >98 | >98 | ||
最大输出重量(t) | 20.4 | 25.0 | 32.0 | 40.0 | 45.0 | 50.6 | 60.0 | 68.2 | ||
最大输出尺寸(m) | 5.7x1.97x3.60 | 5.76x41.0x3.70 | 8.00x3.60x4.70 | 7.87x3.40x3.40 | 8.90x3.90x4.00 | 8.90x3.90x4.00 | 10.50x4.12x4.15 | 10.50x4.30x4.23 |
